So einfach überwinden Sie längere Kabelwege mit Ihrer Poly EagleEye Kamera.
In einigen Installationen, z.B. in Auditorien oder grossen Konferenzräumen, reicht die Länge des mitgelieferten Kamera-Kabels eventuell nicht aus. In diesem Blog Beitrag zeige ich Ihnen, wie Sie Ihre EagleEye IV oder EagleEye Acoustic, / EagleEye Cube Kamera mit Hilfe des Digital Extenders, bis zu 100 Meter vom Codec absetzen können.
Wie Ihnen vielleicht bekannt, unterstützt die EagleEye IV Kamera nur direkte Kabellängen von bis zu 3 Meter (1m und 3m Kabel im Poly Portfolio). Alle darüber hinausgehenden Konfigurationen erfordern immer den Einsatz des Poly Digital Extenders. Über ein Cat 5e/6a Kabel können hier alle notwendigen Steuerinformationen, als auch die Stromversorgung realisiert werden.

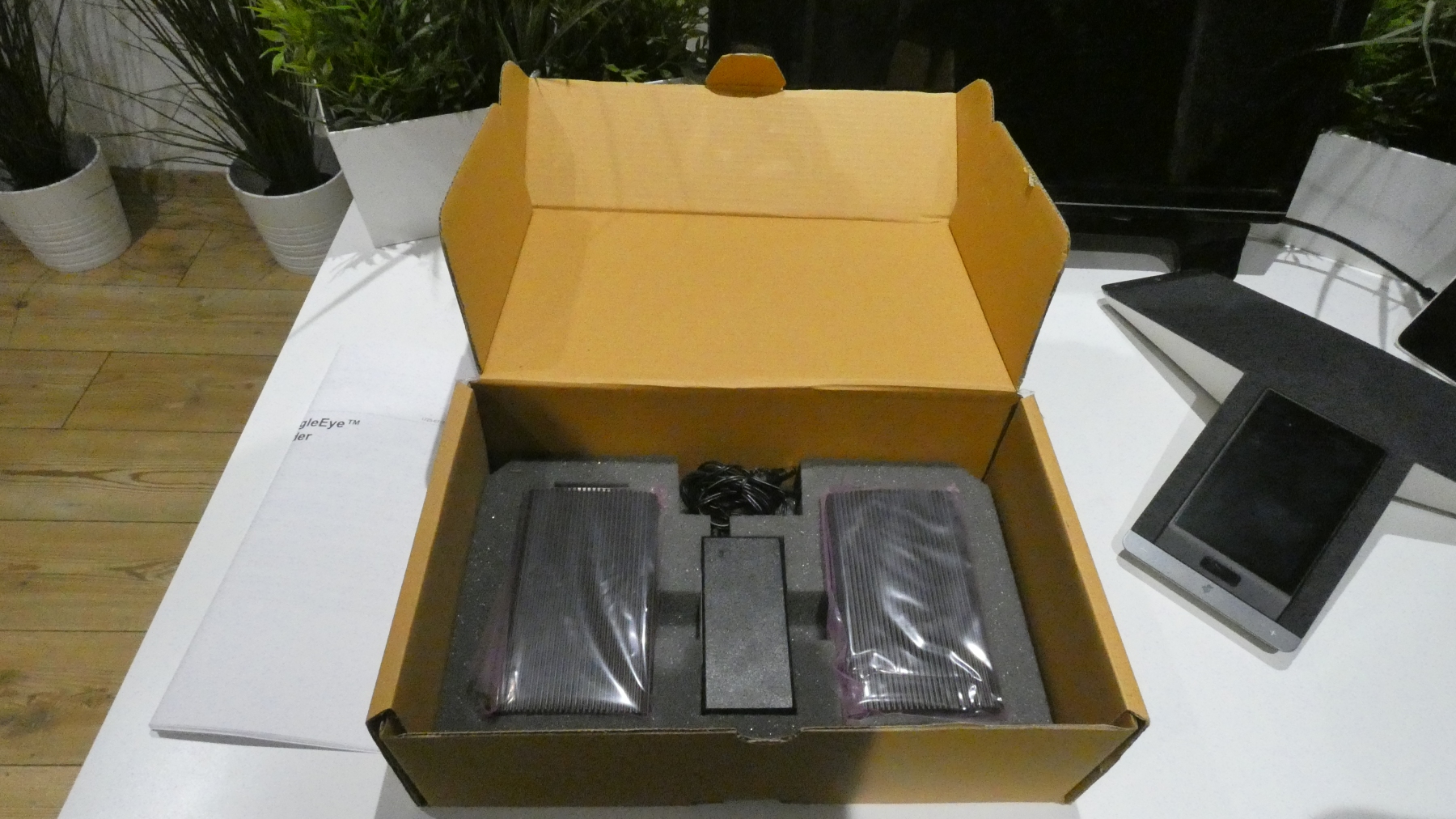

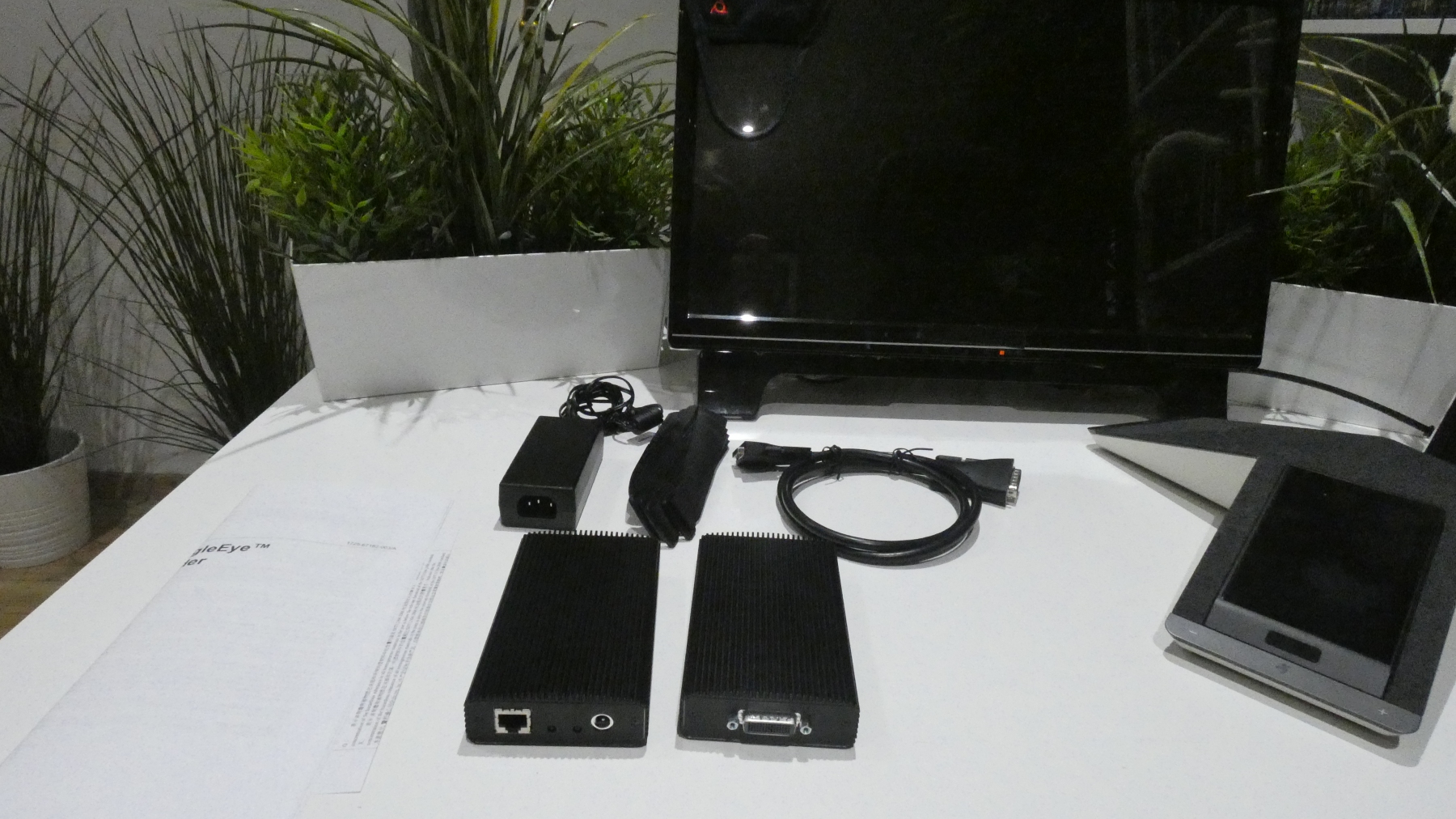

Das Paket beinhaltet:
Modulator Box
Demodulator Box
Netzteil (Kaltgerätekabel nicht enthalten)
Kabelstrips

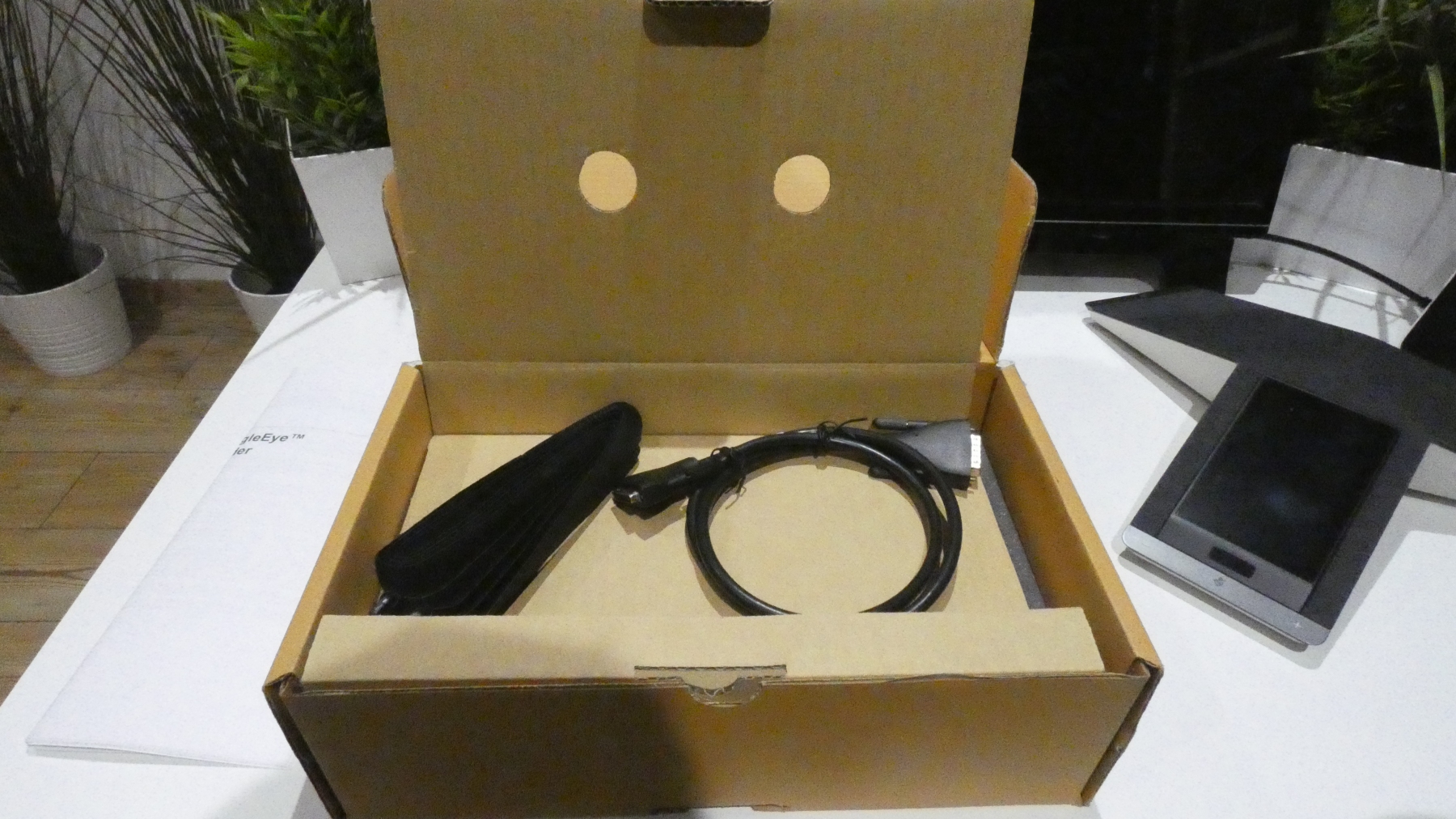

1 m HDCI auf Mini-HDCI Kabel

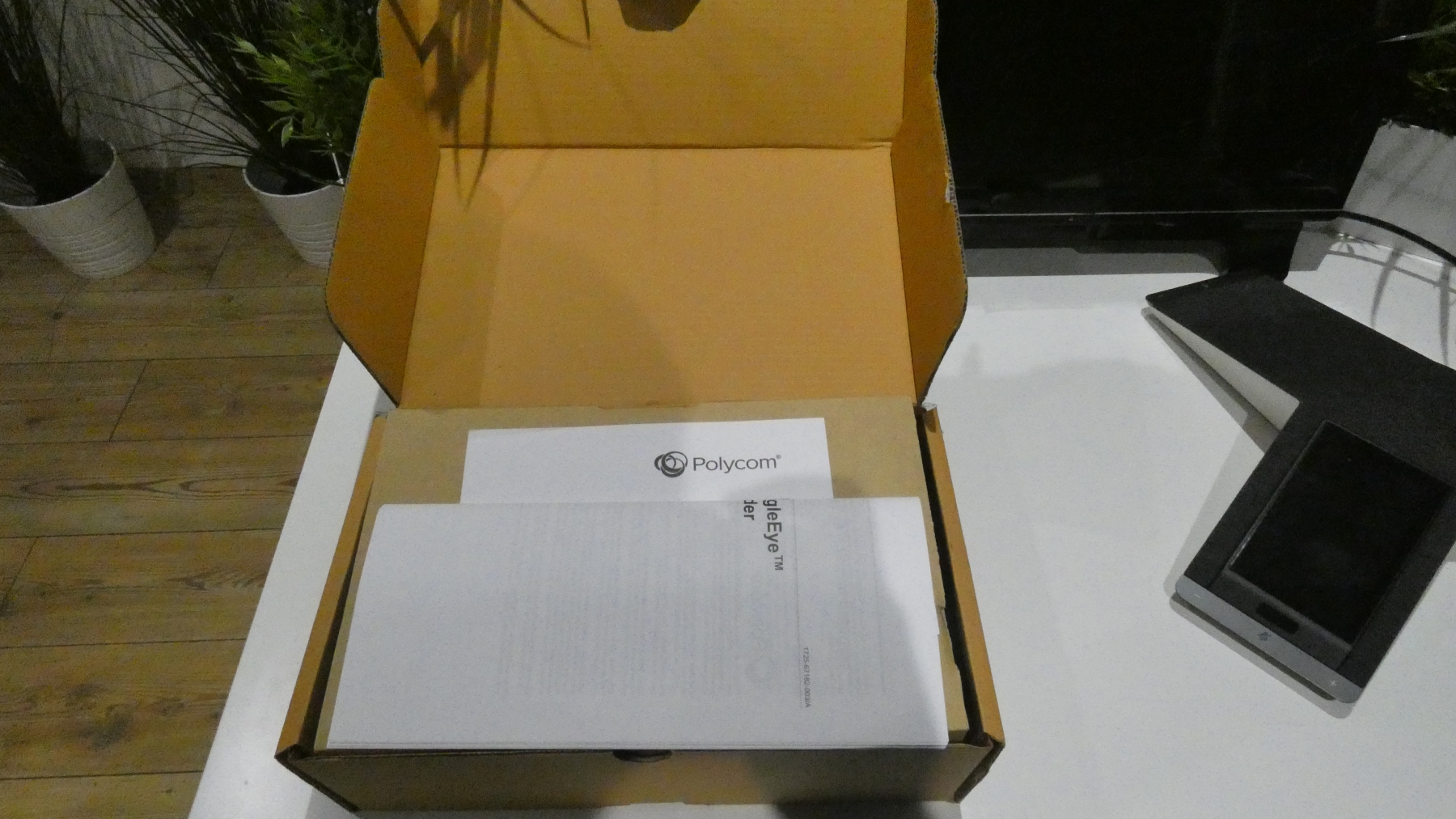

Informations- und Supportunterlagen
Demodulator im Detail
Frontalansicht des Demodulators mit LAN Port, Funktions-LEDs und StromanschlussRückansicht des Demodulators mit Mini-HDCI Kamera Anschluss
Modulator im Detail
Frontalansicht des Modulators mit LAN-Port und Funktions-LEDsRückansicht des Modulators mit HDCI Anschluss
Detailbilder der weiteren Komponenten in der Slideshow

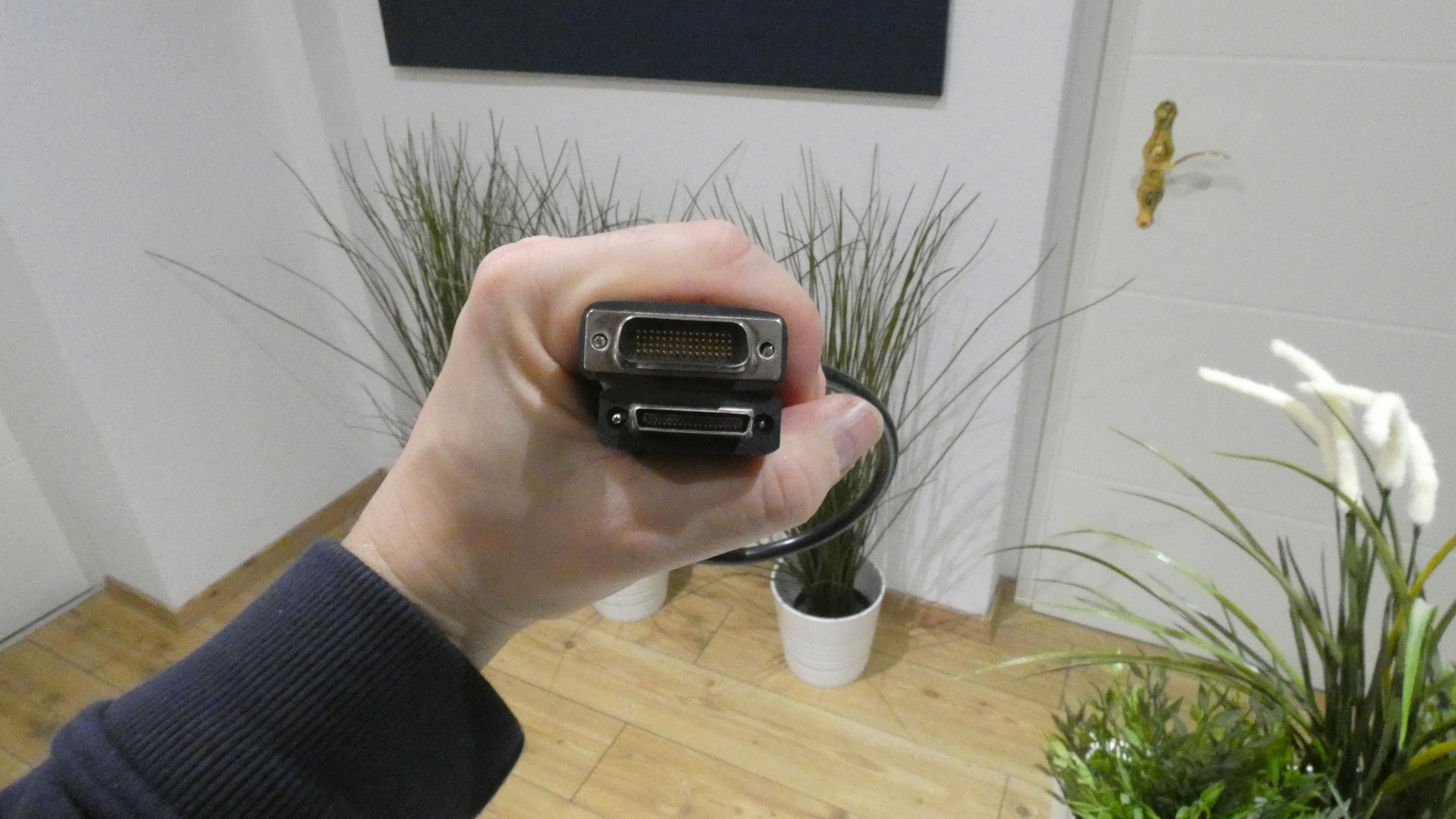

HDCI zu Mini-HDCI Kabel (1 Meter)
Bild 1 von 3
Der Anschluss am CODEC (hier; G7500)
Schliessen Sie den „Demodulator“ mit Hilfe des mitgelieferten HDCI auf Mini-HDCI Kabels an den HDCI Eingang Ihrer G7500 an. Verbinden Sie ebenfalls das Netzteil mit der Box und der Stromversorgung. Die Demodulator-Box erkennen Sie a) am Netzteilanschluss und b) an der Aufschrift des Labels, auf der Gehäuseunterseite.
Codec-seitig
Demodulator-seitig – Verbinden Sie das den Mini-HDCI Stecker mit der Mini-HDCI Buchse der Box.
Verbinden Sie anschliessend auch das zu nutzende LAN Kabel (Cat 5e/6a) mit dem Demodulator.
Verbinden Sie Ihre Kamera (in meinem Fall eine EagleEye Cube) mit der HDCI Buchse der Modulator Box.
Verbinden Sie anschließend das zu nutzende LAN Kabel (Cat 5e/6a) mit der Modulator Box
Sofern Sie alles korrekt umgesetzt haben, sollten beide LEDs der Boxen nun leuchten (1x blau, 1x grün).
Eine weitere Konfiguration ist seitens des Extenders nicht notwendig. Die Kamera sollte am System verbunden sein und entsprechendes Input Signal generieren.
Fertig 🙂
Weiterführende Informationen: Digital Extender Setup Sheet: https://support.polycom.com/content/dam/polycom-support/products/peripherals/eagle-eye-director-ii/setup-maintenance/en/eagle-eye-director-ii-digital-extender-setup.pdf
